TD118系列

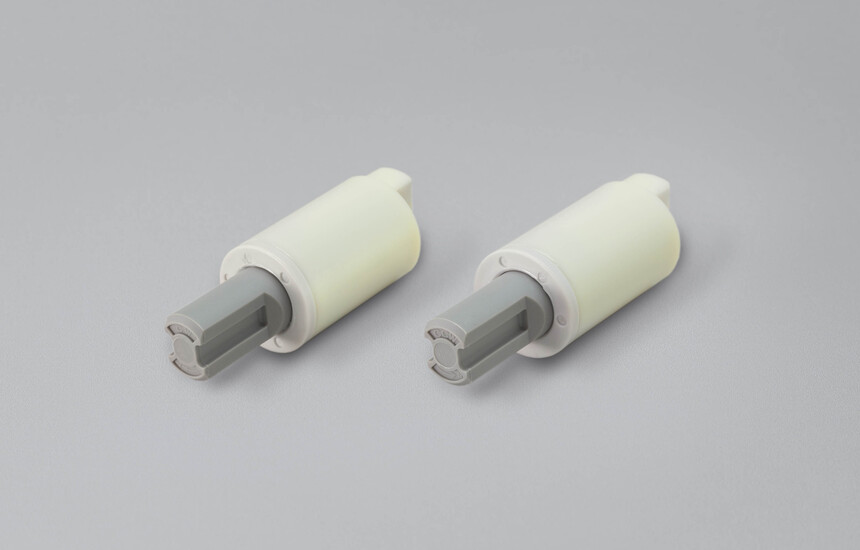

Product image
Type A (CW)
Type B (CCW)

高扭矩塑料旋转阻尼器 | TD118

特点

  • 我们的塑料旋转阻尼器中扭矩最高的产品（3.5 N·m）
  • 外径 Ø 19 mm

产品系列

产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD118A1-15K 1.5 (13.28) CW（右）
TD118A1-20K 2.0 (17.70) CW（右）
TD118A1-25K 2.5 (22.13) CW（右）
TD118A1-30K 3.0 (26.55) CW（右）
TD118A1-35K 3.5 (30.98) CW（右）



产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD118B1-15K 1.5 (13.28) CCW（左）
TD118B1-20K 2.0 (17.70) CCW（左）
TD118B1-25K 2.5 (22.13) CCW（左）
TD118B1-30K 3.0 (26.55) CCW（左）
TD118B1-35K 3.5 (30.98) CCW（左）

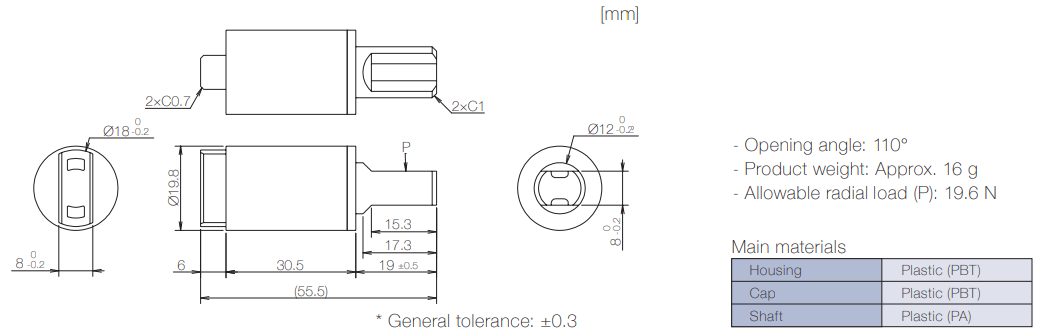

产品信息

产品信息

Product information of TD118 rotary damper

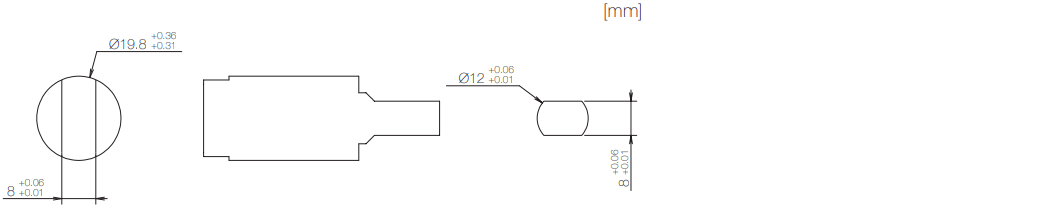

安装相关尺寸

Dimensions related to mounting of TD118 rotary damper

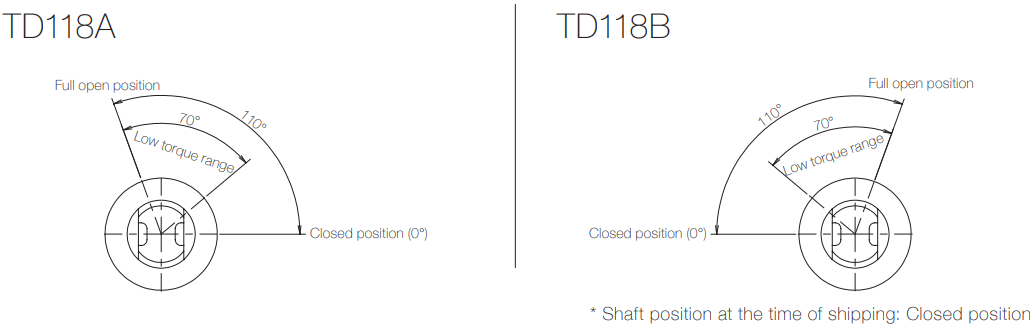

开启角度

Opening angle of TD118 rotary damper

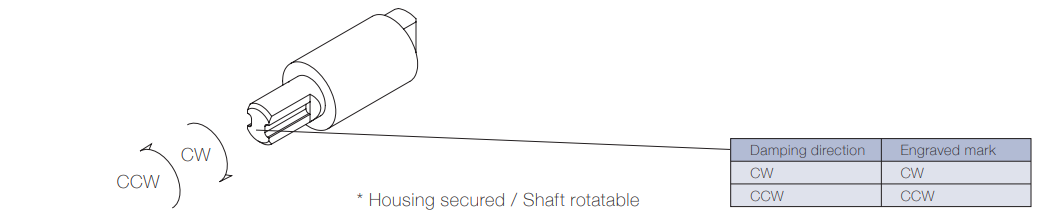

阻尼方向

施加扭矩时轴的旋转方向

Damping directions of TD118 rotary damper

产品规格

*请在下方查看目录。

产品目录・CAD图纸下载・联系我们

我们还有一个页面，展示了简单定制旋转阻尼器的示例。
在该页面中，您可以看到在标准旋转阻尼器产品上增加零部件的示例，以及部分定制产品的示例。
