TD22系列

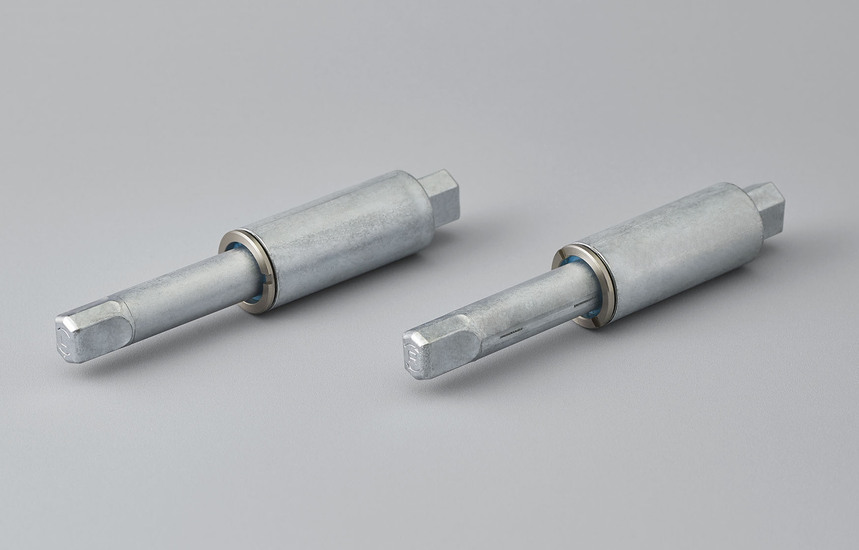

Product image
Type A (CW)
Type B (CCW)

纤薄设计，安装轴更长｜TD22

特点

  • 纤薄设计，配有加长安装轴
  • 外径为 Ø16.2 mm
  • 高扭矩（可达 4 N･m）
  • 耐用性高，寿命可达 10 万次循环
  • 工作温度范围广（-10°C 至 40°C）

产品系列

产品名称 扭矩值 [N⋅m] (lbf⋅in) 扭矩方向
TD22A1-25K 2.45 (21.68) CW（右）
TD22A1-35K 3.43 (30.36) CW（右）
TD22A1-40K 3.92 (34.69) CW（右）
产品名称 扭矩值 [N⋅m] (lbf⋅in) 扭矩方向
TD22B1-25K 2.45 (21.68) CCW（左）
TD22B1-35K 3.43 (30.36) CCW（左）
TD22B1-40K 3.92 (34.69) CCW（左）

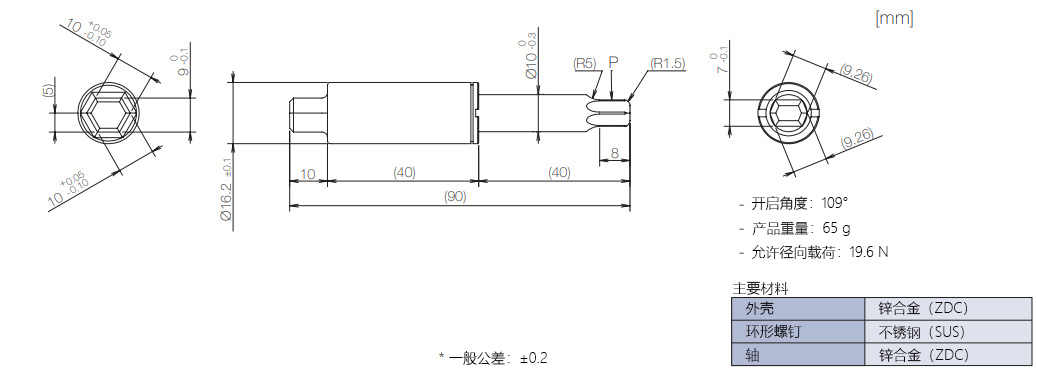

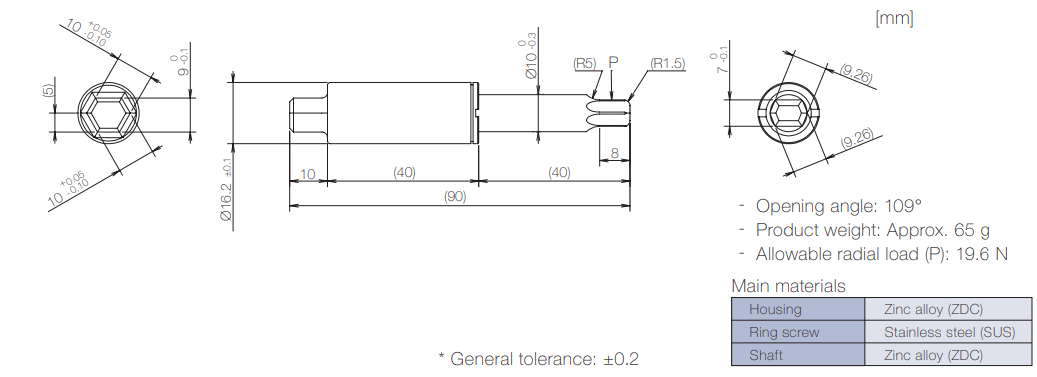

产品信息

产品信息

　 施加扭矩的轴的旋转方向

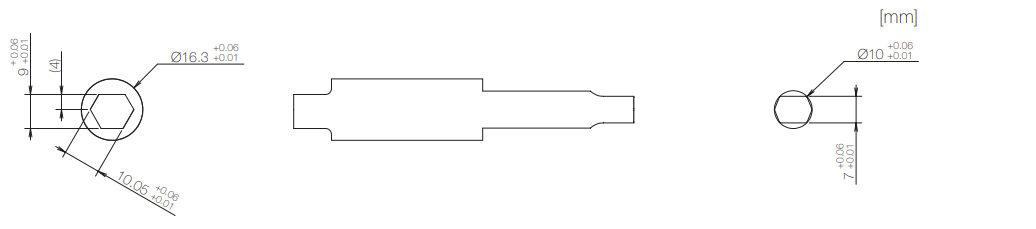

安装相关尺寸

Damping directions of TD22 rotary damper

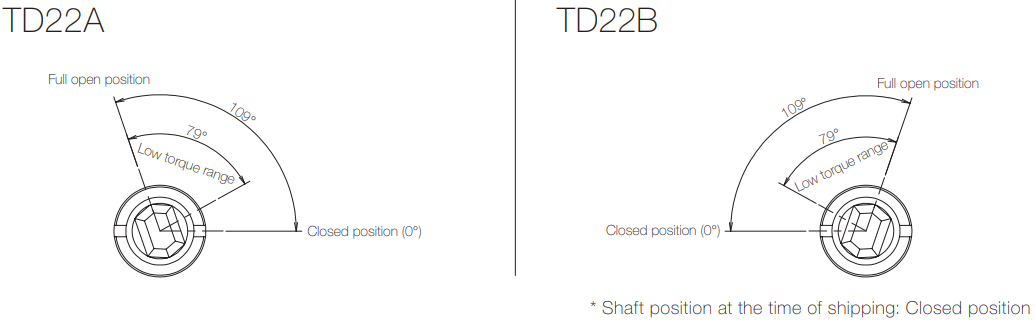

开启角度

Opening angle of TD22 rotary damper

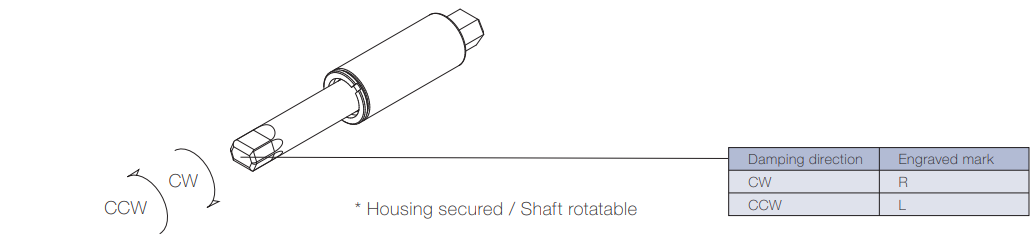

阻尼方向

施加扭矩的轴的旋转方向

Damping directions of TD22 rotary damper

产品规格

*请在下方查看目录。
