TD42系列

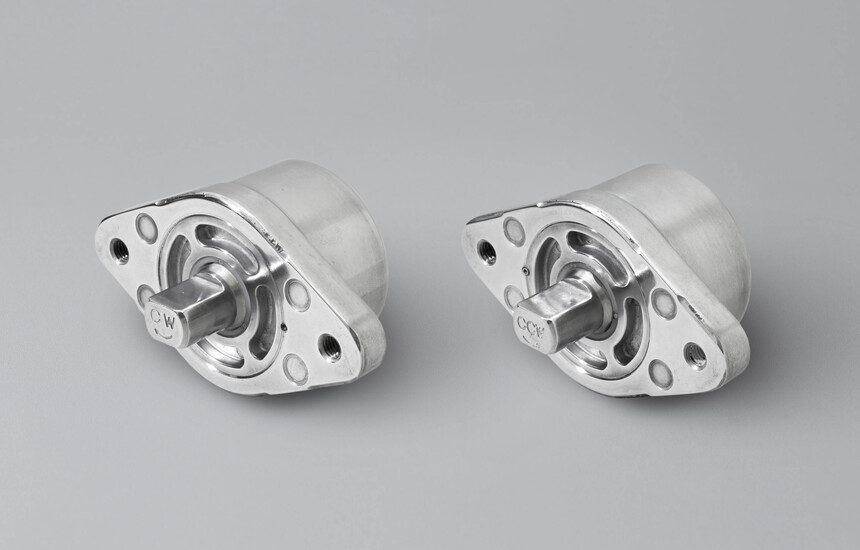

Product image
Type A (CW)
Type B (CCW)

特高扭矩阻尼器｜TD42

特点

  • 采用锌合金，实现高刚性
  • 水平使用的阻尼器可实现更高扭矩（最高可达8.8 N·m）
  • 阻尼响应性能优越

产品系列

产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD42A2-50K 4.90 (43.37) CW（右）
TD42A2-70K 6.86 (60.72) CW（右）
TD42A2-90K 8.83 (78.15) CW（右）
产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD42B2-50K 4.90 (43.37) CCW（左）
TD42B2-70K 6.86 (60.72) CCW（左）
TD42B2-90K 8.83 (78.15) CCW（左）

产品名称

产品名称

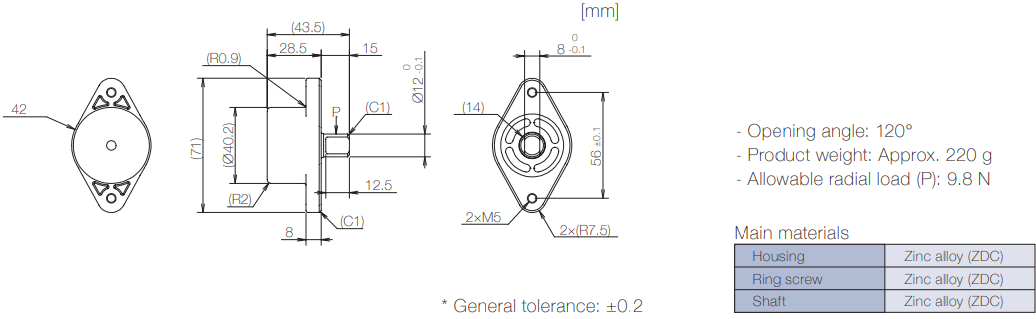

Product information of TD42 rotary damper

上方所示的轴设计为闭合状态。

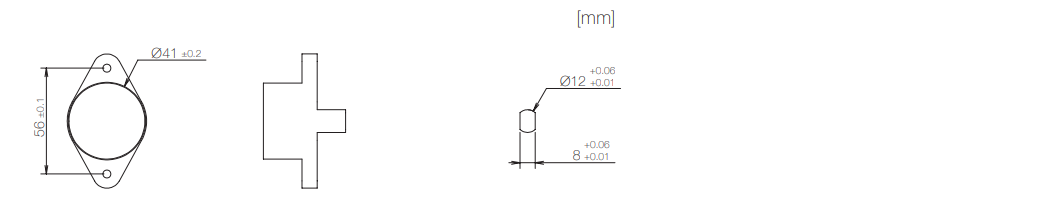

安装相关尺寸

Dimensions related to mounting of TD42 rotary damper

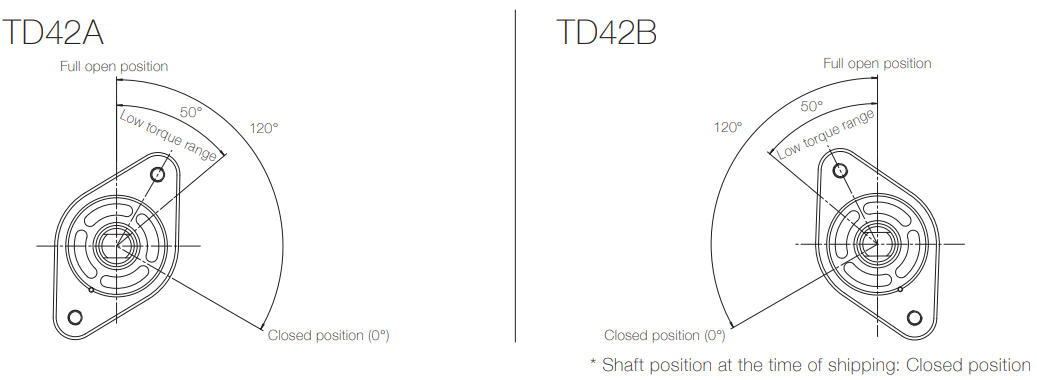

开启角度

Opening angle of TD42 rotary damper

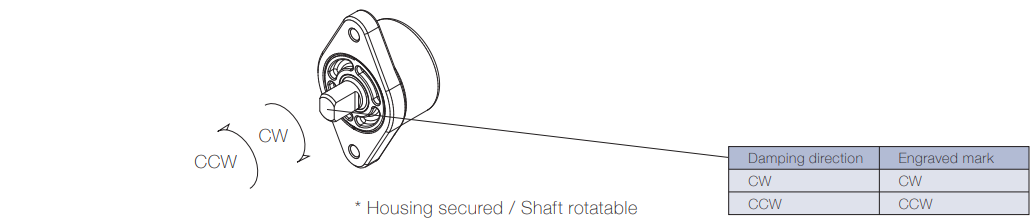

阻尼方向

施加扭矩时轴的旋转方向

Damping directions of TD42 rotary damper

产品规格

*请在下方查看目录。
