TD56系列

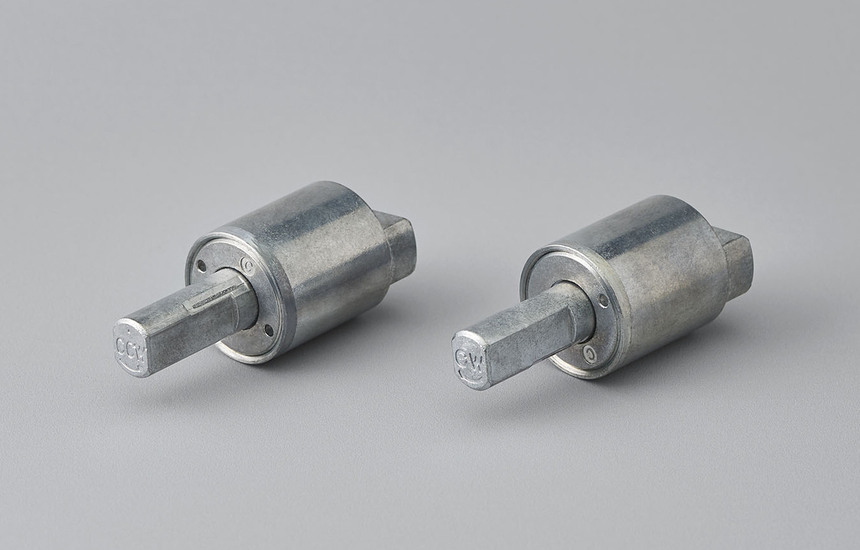

Product image
Type A (CW)
Type B (CCW)

卓越的缓冲响应性｜TD56

特点

  • 通过采用锌合金实现高刚性
  • 具有卓越的缓冲响应性
  • 采用细轴设计
  • 安装附加组件时，TD56的外形将与TD99相同

产品系列

产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD56A1-10K 0.98 (8.67) CW（右）
TD56A1-15K 1.47 (13.01) CW（右）
TD56A1-20K 1.96 (17.35) CW（右）
TD56A1-25K 2.45 (21.68) CW（右）
TD56A1-30K 2.94 (26.02) CW（右）



产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD56B1-10K 0.98 (8.67) CCW（左）
TD56B1-15K 1.47 (13.01) CCW（左）
TD56B1-20K 1.96 (17.35) CCW（左）
TD56B1-25K 2.45 (21.68) CCW（左）
TD56B1-30K 2.94 (26.02) CCW（左）

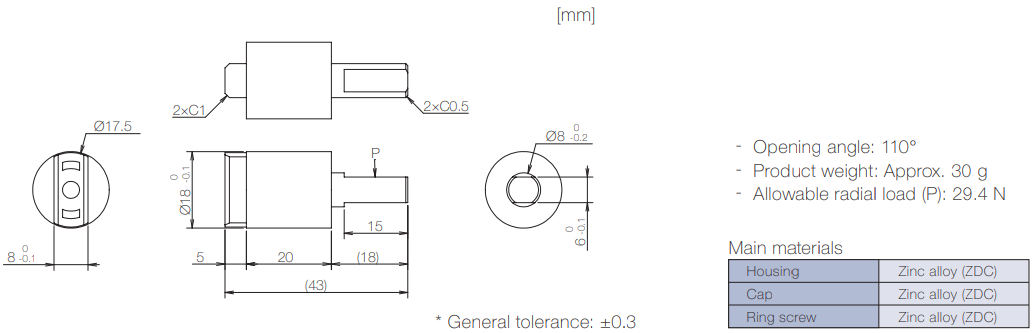

产品信息

产品信息

Product information of TD56 rotary damper

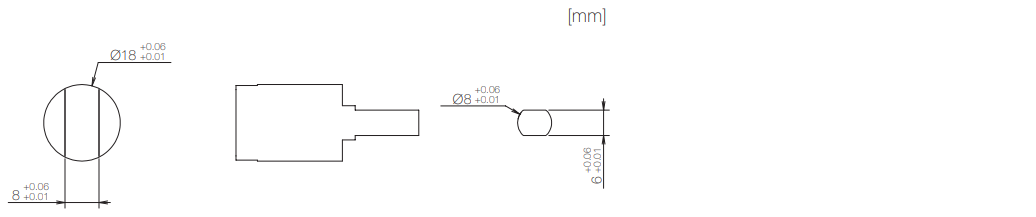

安装相关尺寸

Dimensions related to mounting of TD56 rotary damper

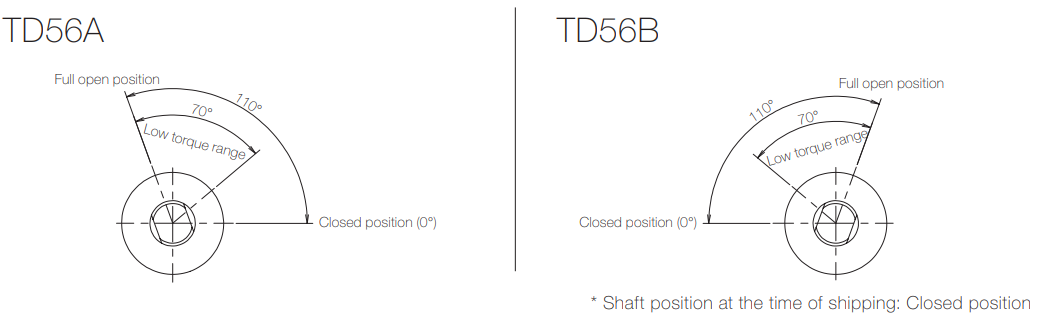

开启角度

Opening angle of TD56 rotary damper

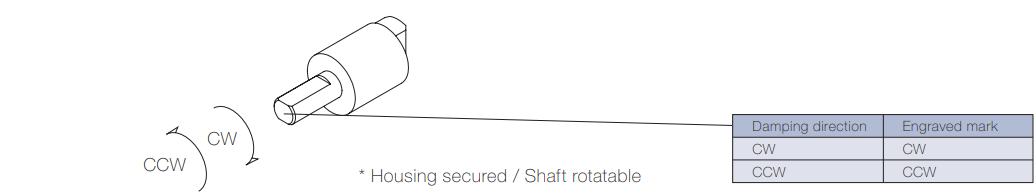

阻尼方向

施加扭矩时轴的旋转方向

Damping directions of TD56 rotary damper

产品规格

*请在下方查看目录。

产品目录・CAD图纸下载・联系我们

我们还设有一个页面，展示了一些简单定制的旋转阻尼器示例。
在该页面中，您可以看到在标准旋转阻尼器基础上追加零件的案例，以及部分定制产品的示例。
