TD90系列

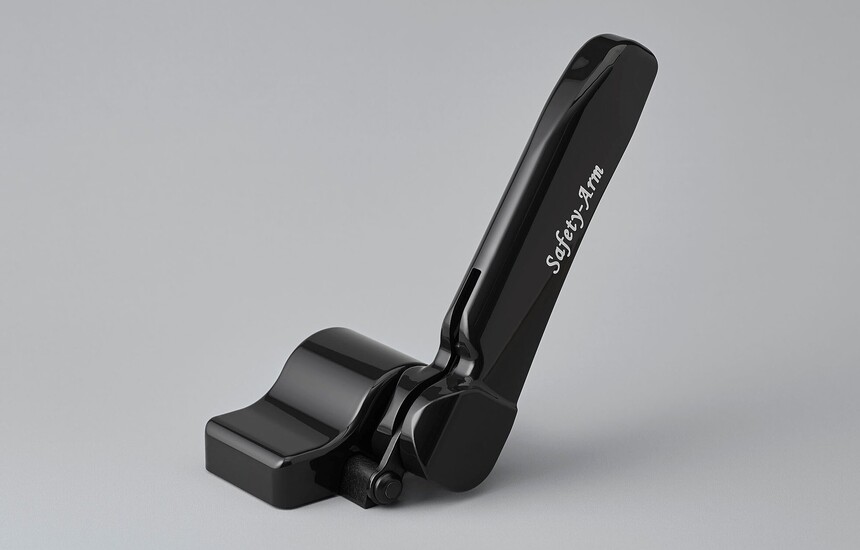

Product image
Mounting part

可追加安装于钢琴上｜TD90

特点

  • 本产品专为无缓冲功能的钢琴键盖追加安装而开发
  • 卸载后，阻尼臂会自动回到初始位置
  • 提供四种颜色可选

产品系列

产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向
TD90B1-35K 3.5 (30.98) CCW（左）
TD90B1-50K 5.0 (44.25) CCW（左）

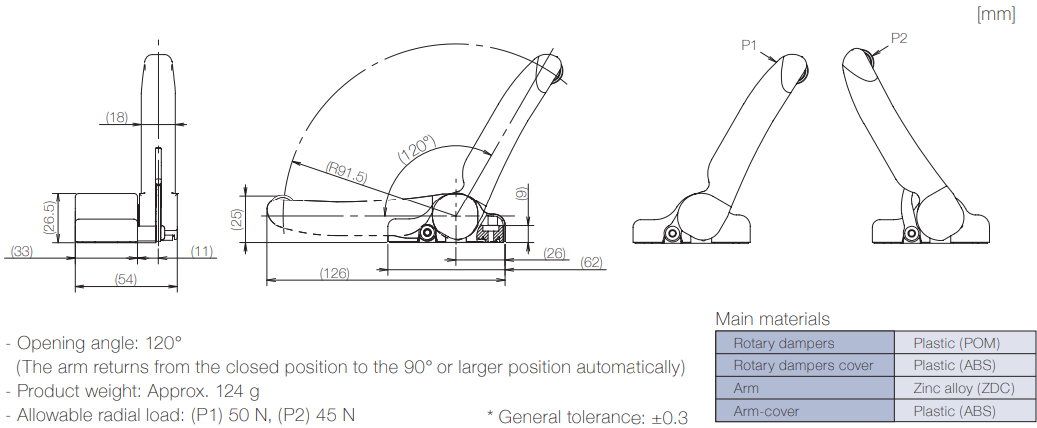

产品信息

产品信息

Product information of TD90 rotary damper

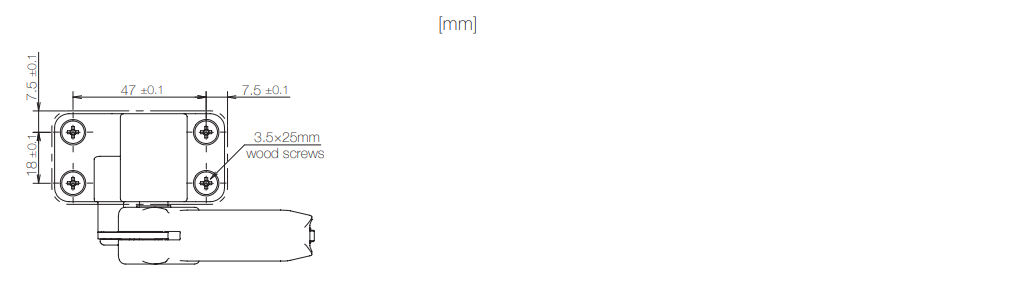

安装相关尺寸

Dimensions related to mounting of TD90 rotary damper

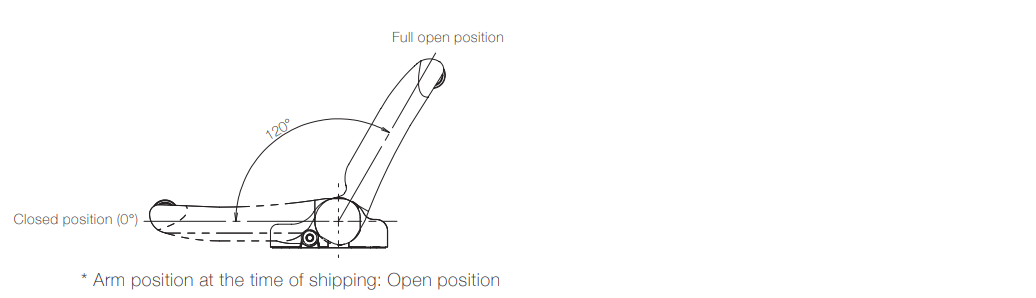

开启角度

Opening angle of TD90 rotary damper

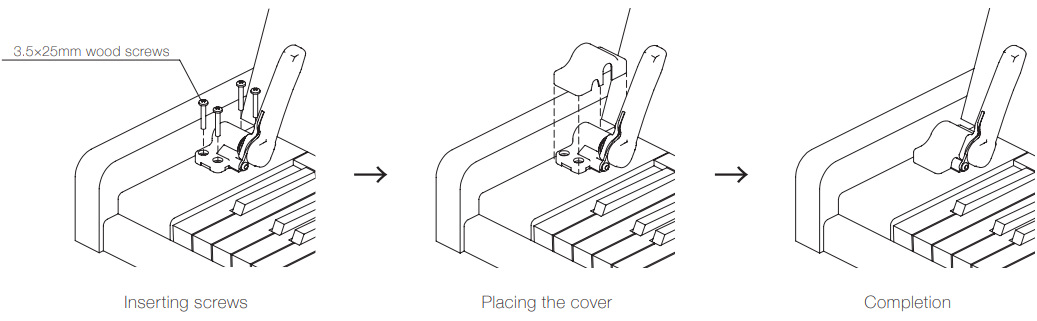

螺丝安装方式（另售）

Mounting method with screws (Sold separately) of TD90 rotary damper

注意事项：

  • 请将阻尼器（TD90）安装在琴盖能够正常开启和关闭的位置。
  • 在将阻尼器（TD90）安装到钢琴上时，请注意不要损坏阻尼器或钢琴本体。
  • 请将阻尼器固定在其臂盖不会碰到琴盖前挡板的位置。
  • 通过将安装位置与琴盖的旋转轴分离，可延长琴盖的关闭时间。

产品规格

*请在下方查看目录。

产品目录・CAD图纸下载・联系我们

我们还设有一个页面，展示了一些简单定制的旋转阻尼器示例。
在该页面中，您可以看到在标准旋转阻尼器基础上追加零件的案例，以及部分定制产品的示例。
