TD99系列（用于水平和垂直安装）

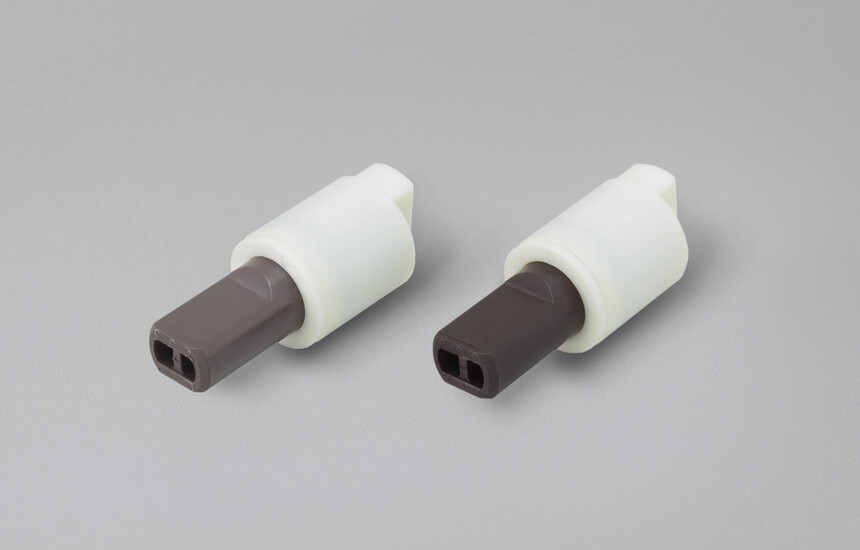

Product image
Type A (CW)
Type B (CCW)

最受欢迎的阻尼器设计｜TD99（用于水平和垂直安装）

特点

  • 采用耐化学腐蚀的PBT塑料制成
  • 在所有开启角度下均可实现高扭矩
  • TD99系列可通过轴的颜色进行识别

产品目录

产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向 轴颜色
TD99A7-10K 1.0 (8.85) CW（右） 北棕色
TD99A7-15K 1.5 (13.28) CW（右） 北棕色
TD99A7-20K 2.0 (17.70) CW（右） 北棕色
产品名称 扭矩值 [N⋅m] (lbf⋅in) 阻尼方向 轴颜色
TD99B7-10K 1.0 (8.85) CCW（左） 咖啡色
TD99B7-15K 1.5 (13.28) CCW（左） 咖啡色
TD99B7-20K 2.0 (17.70) CCW（左） 咖啡色

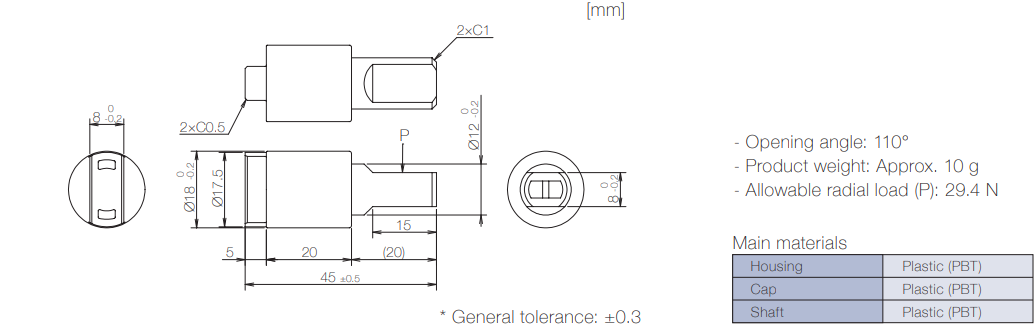

产品信息

产品信息

Product information of TD99 (Horizontal & Vertical use) rotary damper

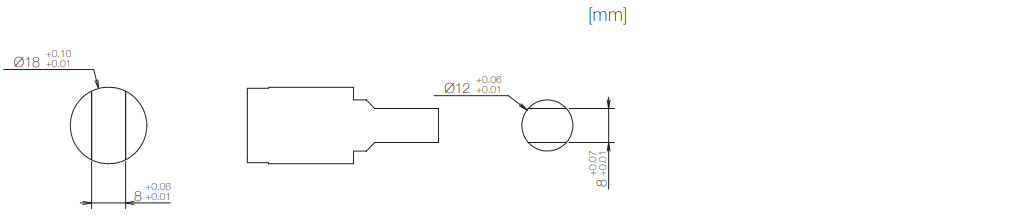

安装相关尺寸

Dimensions related to mounting of TD99 (Horizontal & Vertical use) rotary damper

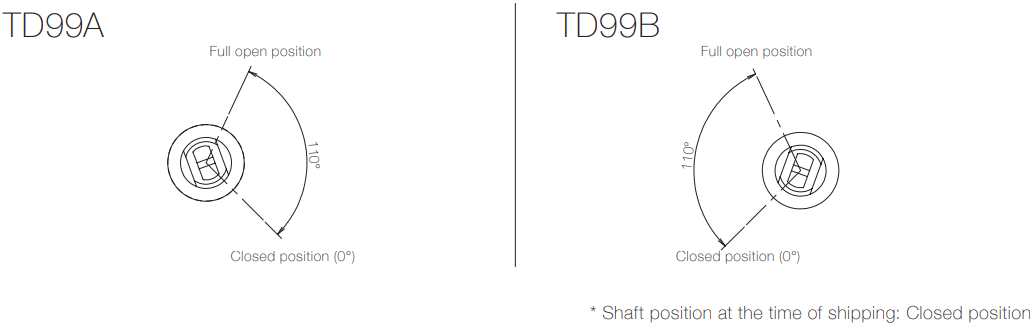

开启角度

Opening angle of TD99 (Horizontal & Vertical use) rotary damper

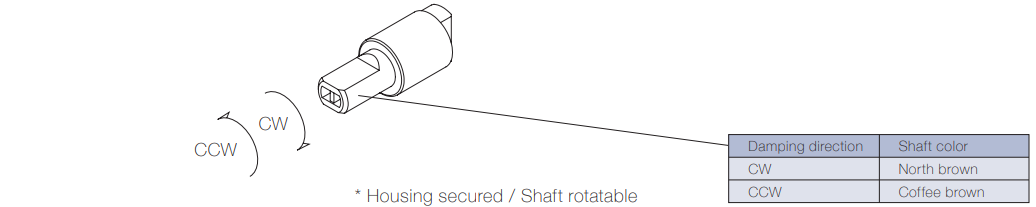

阻尼方向

施加扭矩时轴的旋转方向

Damping directions of TD99 (Horizontal & Vertical use) rotary damper

产品规格

*请在下方查看目录。

产品目录・CAD图纸下载・联系我们

我们还设有一个页面，展示了一些简单定制的旋转阻尼器示例。
在该页面中，您可以看到在标准旋转阻尼器基础上追加零件的案例，以及部分定制产品的示例。
