TD88系列

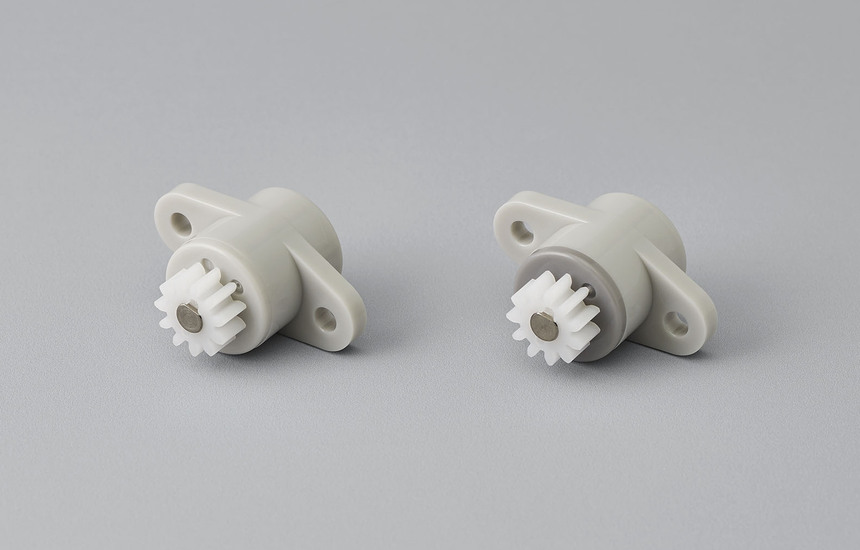

Product image
Type R (CW)
Type L (CCW)
Type(G-L)

高耐久旋转阻尼器 | TD88

特点

  • 外安装直径 Ø15 mm
  • 单向旋转阻尼器
  • 便于安装时的居中定位
  • 高耐久性

产品系列

产品名称 扭矩值 [ｍN⋅m] (lbf⋅in) 阻尼方向 盖颜色
TD88R1-100 10.0 ± 5 (0.09 ± 0.04) CW（右） 深灰色
TD88R1-200 20.0 ± 8 (0.18 ± 0.07) CW（右） 深灰色
TD88R1-300 30.0 ± 9 (0.27 ± 0.08) CW（右） 深灰色
TD88R1-400 40.0 ± 10 (0.35 ± 0.09) CW（右） 深灰色



产品名称 扭矩值 [ｍN⋅m] (lbf⋅in) 阻尼方向 盖颜色
TD88L1-100 10.0 ± 5 (0.09 ± 0.04) CCW（左） 灰色
TD88L1-200 20.0 ± 8 (0.18 ± 0.07) CCW（左） 灰色
TD88L1-300 30.0 ± 9 (0.27 ± 0.08) CCW（左） 灰色
TD88L1-400 40.0 ± 10 (0.35 ± 0.09) CCW（左） 灰色

所有旋转阻尼器的扭矩均在 30 min⁻¹ 的转速下测量。
无齿轮的产品在型号名称末尾带有 “(G-L)”。
TD88 型旋转阻尼器无双向规格。

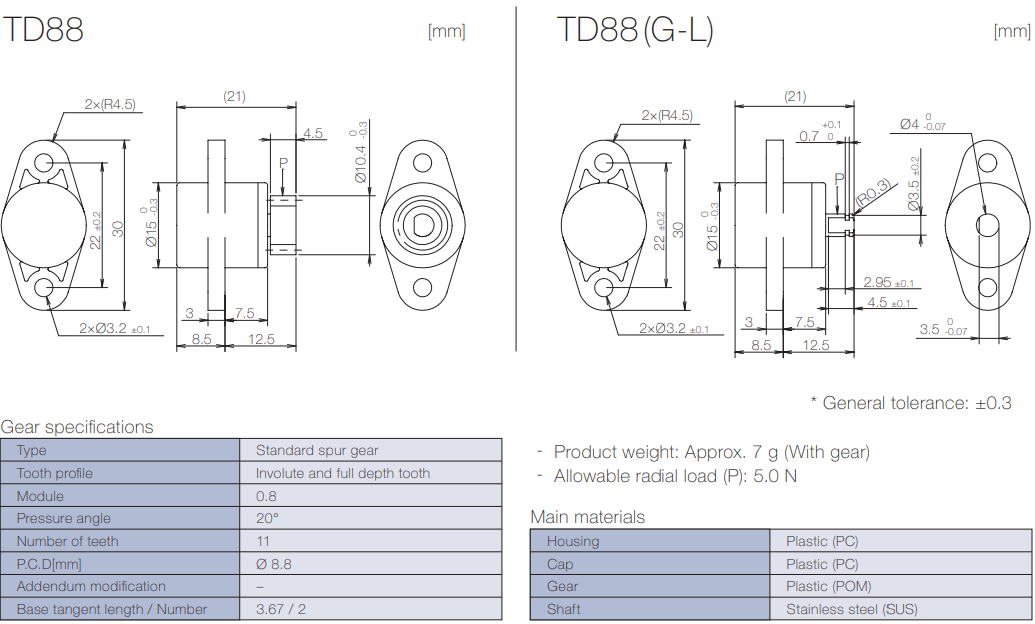

产品信息

产品信息

Product information of TD88 rotary damper

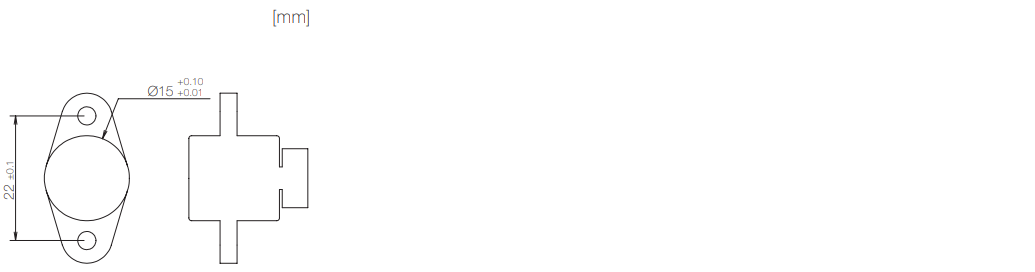

安装相关尺寸

Dimensions related to mounting of TD88 rotary damper

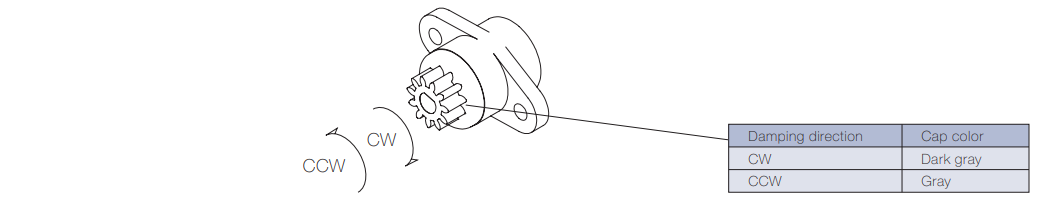

阻尼方向

轴的阻尼方向

Damping directions of TD88 rotary damper

产品规格

*请在下方查看目录。
