旋转阻尼器产品系列

有限角度型阻尼器

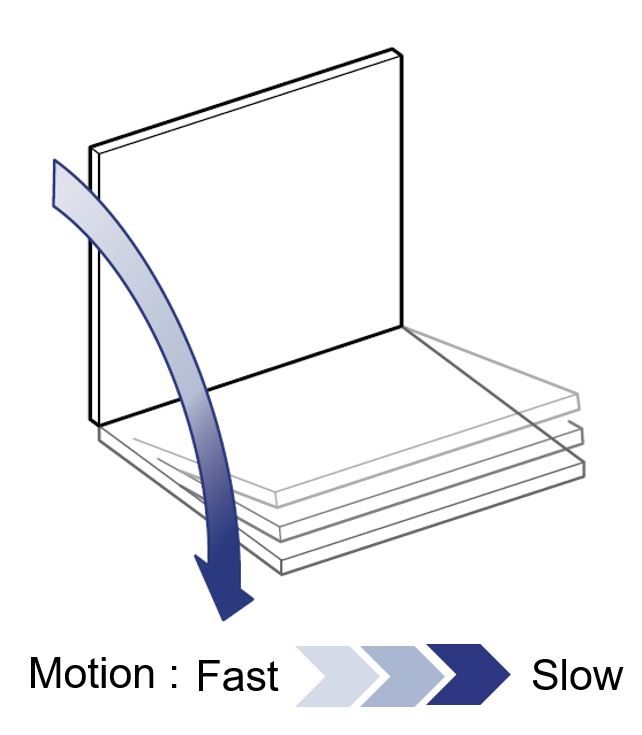

水平使用型

Partial rotation angle damper for horizontal use in product families



扭矩 外径
[mm]		 开启角度　[ ° ] 产品名称
[N⋅m] (lbf⋅in)
0.05 ～ 0.29 (0.44 ～ 2.57) Ø 11 110  TD73
0.4 3.54 Ø 18 290  TD154
0.49 ～ 1.96 (4.34 ～ 17.35)  – 110 TD60
0.49 ～ 1.96 (4.34 ～ 17.35) Ø 22 110 TD27/28
0.7 (6.2) Ø 18 280 TD159
0.78 ～ 1.96  (6.90 ～ 17.35) Ø 20 110 TD54
0.98 ～ 1.96 (8.67 ～ 17.35) Ø 18 110 TD99A1B1
0.98 ～ 2.94 (8.67 ～ 26.02) Ø 18 110 TD56
1.00 （8.85)  – 120  SR3
1.00 ～ 3.00 (8.85 ～ 26.55) Ø 16 110  TD100
1.50 ～ 3.00 (13.28 ～ 26.55) Ø 18 110 TD112
1.50 ～ 3.50  (13.28 ～ 30.98) Ø 19.8 110 TD118
1.50 ～ 4.00 (13.28 ～ 35.40) Ø 20 110 TD69
2.45 ～ 3.92 (21.68 ～ 34.69) Ø 16.2 110 TD22
3.00 (26.55) Ø 20 110  TD133
3.50 ～ 4.00 (30.98 ～ 35.40) Ø 16 110 TD129
3.50 ～ 5.00 (30.98 ～ 44.25)  – 120 TD90
4.90 ～ 8.83 (43.37 ～ 78.15) Ø 40.2 120 TD42
5.00 ～ 10.00 (44.25 ～ 88.51) Ø 26 120 TD89

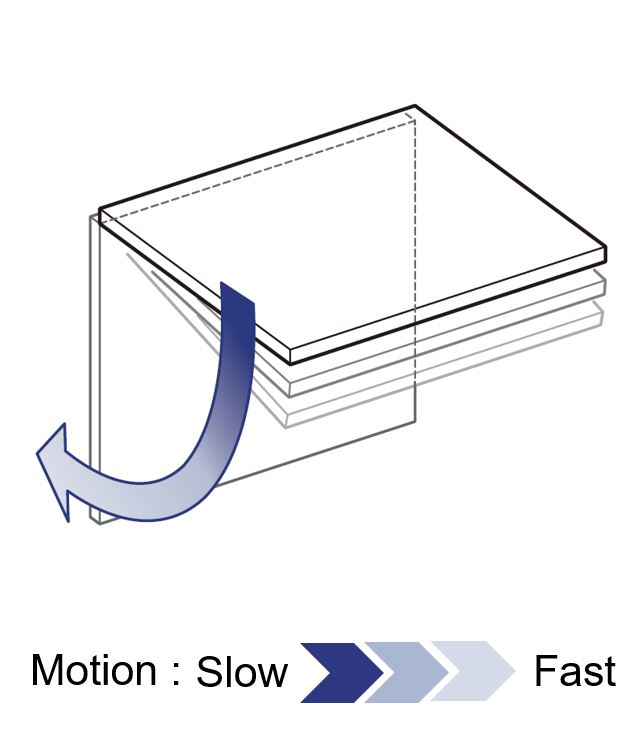

垂直使用型

Partial rotation angle damper for vertical use type in product families

扭矩 外径
[mm]		 开启角度　[ ° ] 产品名称
[N⋅m] (lbf⋅in)
0.10 ～ 0.29 (0.89 ～ 2.57) Ø 11 180 TD75
0.15 ～ 0.59 (1.33 ～ 5.22) Ø 22 180  TD38
1.00 ～ 2.00 (8.85 ～ 17.70) Ø 18 110 TD99 *V

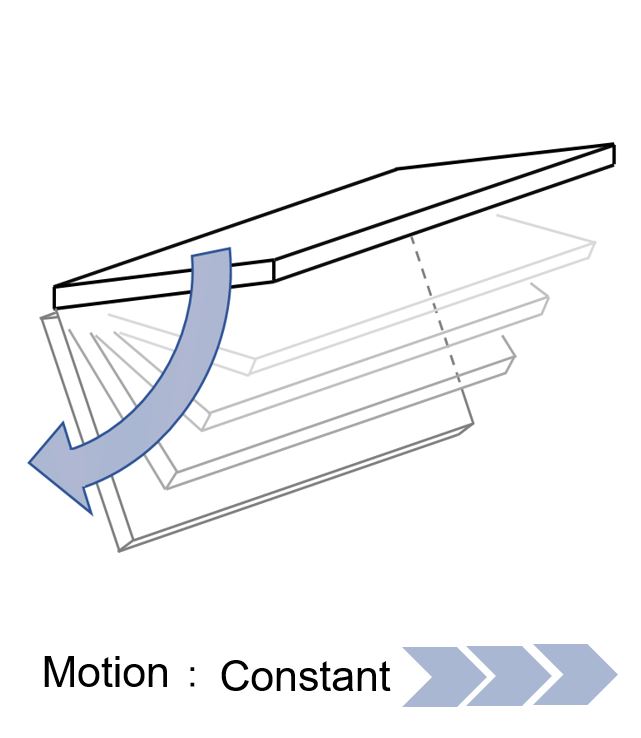

水平和垂直使用型

Partial rotation angle damper for horizontal & vertical use type in product families



扭矩 外径
[mm]		  开启角度　[ ° ] 产品名称
[N⋅m] (lbf⋅in)
0.10 ～ 0.30 (0.89 ～ 2.66) Ø 11 110 TD148
1.00 ～ 2.00 (8.85 ～ 17.70) Ø 18 110 TD99 *H&V

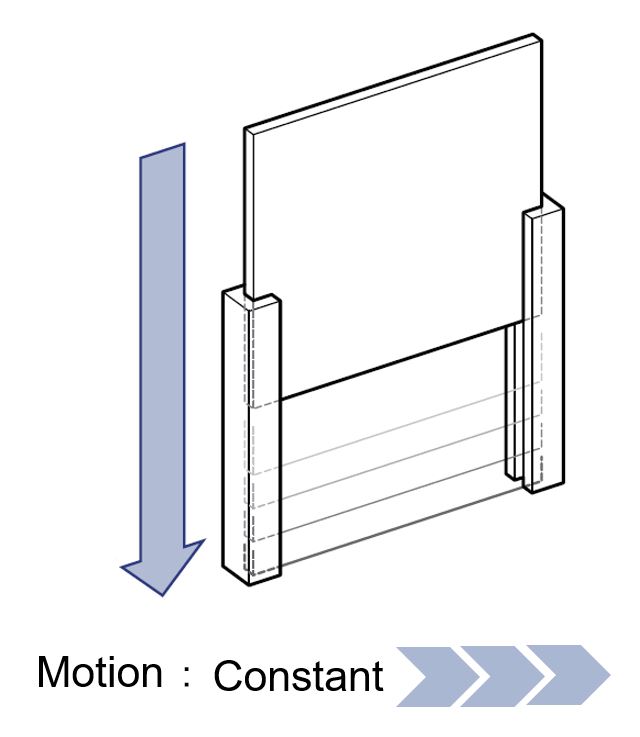

连续旋转型阻尼器

Partial rotation angle damper for continuous rotation damper in product families

扭矩 外径
[mm]		 开启角度　[ ° ] 产品名称
[N⋅m] (lbf⋅in)
0.0025 ～ 0.0040 (0.022 ～ 0.035) Ø 6 360 TD101
0.0025 ～ 0.0150 (0.022 ～ 0.133) Ø 14.9 360 TD102
0.002 (0.018) Ø 10 360 TD136
0.004 (0.035) Ø 10 360 TD130
0.01 ～ 0.04 (0.09 ～ 0.35) Ø 15 360 TD88
0.03 ～ 0.20 (0.27 ～ 1.77) Ø 28 360 TD62
0.05 ～ 0.15 (0.44 ～ 1.33) Ø 25 360 TD96
0.30 ～ 1.60 (2.66 ～ 14.16) Ø 34 360 TD58
